Pemasangan baja karbon

Nama Produk:Pipa dan fiting baja karbon, perlengkapan las pantat baja karbon, perlengkapan tekan baja karbon, alat kelengkapan pipa baja ringan

Standar:ASME/ANSI B16.9

Nilai: WPB; WPC

Bahan:Carban Steel (pengelasan &mulus )

Permukaan:lukisan hitam, lukisan anti - minyak karat

Keterangan:

Siku baja karbon

Tee baja karbon

Pengurangan Baja Karbon

Flensa baja karbon

Siku baja karbon

45 derajat, 90 derajat dan 180 derajat siku baja karbon

45 derajat siku baja karbon

Siku baja karbon 90 derajat

Siku baja karbon 180 derajat

Diameter luar		Ketebalan dinding (mm)	Bobot teoretis
Diameter luar		Ketebalan dinding (mm)	45 derajat	90 derajat	180 derajat
INCI	Mm	Sch40	Kg	Kg	Kg
1/2	21.3	2.77	0.04	0.08	0.16
3/4	26.7	2.87	0.05	0.1	0.21
1	33.4	3.38	0.08	0.16	0.3
1 1/4	42.2	3.56	0.13	0.25	0.5
1 1/2	48.3	3.68	0.18	0.38	0.72
2	60.3	3.91	0.38	0.65	1.3
2 1/2	73.0	5.16	0.65	1.29	2.58
3	88.9	5.49	1.02	2.03	4.06
3 1/2	101.6	5.74	1.22	2.45	4.87
4	114.3	6.02	1.93	3.85	7.1
5	141.3	6.55	3.26	6.51	13.6
6	168.3	7.11	6.06	10.1	20.2
8	219.1	8.18	7.96	18.9	21.8
10	273.1	9.27	12.5	25	50
12	323.9	9.53	38.6	66.1	108
14	355.6	9.53	34.1	68.1	136
16	406.4	9.53	44.7	39.3	179
18	457.2	9.53	56.5	113	226
20	508	9.53	70	140	230
22	558.8	9.53	77	170	340
24	609.6	9.53	101	202	404
26	660.4	9.53	119	238	476

Tee baja karbon

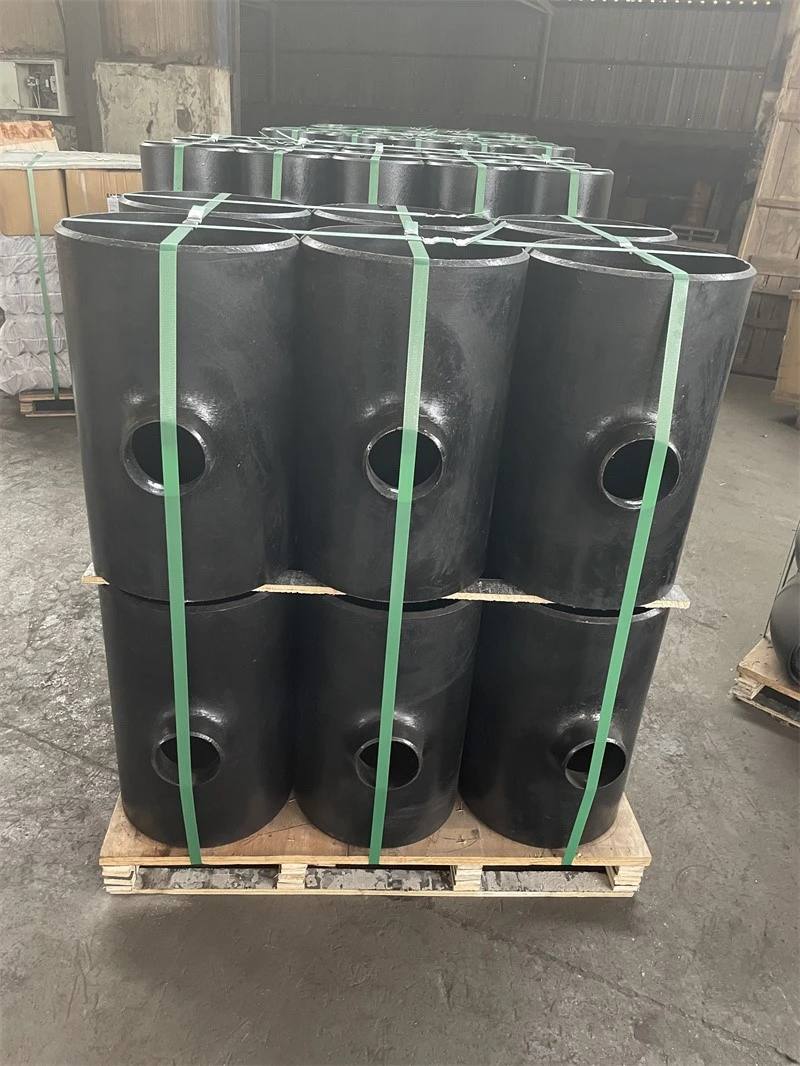

Tee lurus dan peredam

Diameter luar		Diameter luar
INCI	Mm	INCI	Mm
3/4x3/4	26.7x26.7	6x6	168.3x168.3
3/4x1/2	26.7x21.3	6x5	168.3x141.3
1x1	33.4x33.4	8x8	219.1x219.1
1x3/4	33.4x26.7	8x6	219.1x168.3
1 1/4x1 1/4	42.2x42.2	10x8	273x219.1
1 1/4x1	42.2x33.4	10x10	273.1x273.1
1 1/2x1 1/2	48.3x48.3	12x12	323.8x323.8	Tee lurus
1 1/2x1 1/4	48.3*42.2	12x10	323.8x273.1
2x2	60.3ZX60.3	14x14	355.6x355.6
2x1 1/2	60.3x48.3	14x12	355.6x323.8
3x3	88.9x88.9	18x18	457x457
3x2 1/2	88.9x73	18x16	457x406.4
4x4	114.3x114.3	20x20	508x508
4x3	114.3x88.9	20x18	508x457
5x5	141.3x141.3	24x24	610x610
5x4	141.3x114.3	24x20	610x508	Reducer tee

Pengurangan Baja Karbon

Peredam konsentris dan eksentrik

Diameter luar		Diameter luar
INCI	Mm	INCI	Mm
3/4x1/2	26.7x21.3	5x3	141.3x88.9
1X3/4	33.4X26.7	6x5	168.3x141.3
1x1/2	33.4x21.3	6x4	168.3x114.3
1 1/4x1	42.2x33.4	8x6	219.1x168.3
1 1/4x3/4	42.2x26.7	8x4	219.1x114.3
1 1/2x1 1/4	48.3*42.2	10x8	273.1x219.1
1 1/2x1	48.3x33.4	10x6	273.1x168.3	Reduser con
2x1 1/2	60.3x48.3	12x10	323.9x273.1
2x1	60.3ZX33.4	12x8	323.9x219.1
2 1/2x2	73x60.3	14x12	355.6x323.8
2 1/2x1 1/2	73x48.3	14x10	355.6x273.1
3x2 1/2	88.9x73	18x16	457x406.4
3x2	88.9x60.3	18x14	457x355.6
4x3	114.3x88.9	20x18	508x457
4x2 1/2	114.3x73	24x20	610x508
5x4	141.3x114.3	24x18	610x457	Reduser EOC

Flensa baja karbon

BLIND FLANGES

PTHREADED FLANGE

SLIP ON FLANGES

Flensa leher pengelasan
NPS	Od	PENGENAL	Ketebalan	Satuan berat	NPS	Od	PENGENAL	Ketebalan	Satuan berat
inci	mm	mm	mm	kg	inci	mm	mm	mm	kg
1/2	89	21.3	11.5	0.5	5	254	141.3	24	9.2
3/4	99	26.9	13	0.7	6	279	168.3	25.5	11
1	108	33.7	14.5	1.1	8	343	219.1	29	18.3
1 1/4	117	42.4	16	1.5	10	406	273	30.5	25
1 1/2	127	48.3	17.5	1.8	12	483	323.9	32	39
2	152	60.3	19.5	2.7	14	533	355.6	35	51
2 1/2	178	73	22.5	4.4	16	597	406.4	37	60
3	190	88.9	24	5.2	18	635	457	40	71
3 1/2	216	101.6	24	6.4	20	698	508	43	88
4	229	114.3	24	7.5	24	813	610	48	119

Flensa buta
NPS	Od	PENGENAL	Ketebalan	Satuan berat	NPS	Od	PENGENAL	Ketebalan	Satuan berat
inci	mm	mm	mm	kg	inci	mm	mm	mm	kg
1/2	89	21.3	11.5	0.4	5	254	141.3	24	9
3/4	99	26.9	13	0.7	6	279	168.3	25.5	12
1	108	33.7	16	0.9	8	343	219.1	29	21
1 1/4	117	42.4	16	1.3	10	406	273	30.5	30
1 1/2	127	48.3	17.5	1.6	12	483	323.9	32	45
2	152	60.3	19.5	2.6	14	533	355.6	35	59
2 1/2	178	73	22.5	4.1	16	597	406.4	37	79
3	190	88.9	24	5	18	635	457	40	97
3 1/2	216	101.6	24	6.4	20	698	508	43	124
4	229	114.3	24	7.1	24	813	610	48	188

Tergelincir pada flensa
NPS	Od	PENGENAL	Ketebalan	Satuan berat	NPS	Od	PENGENAL	Ketebalan	Satuan berat
inci	mm	mm	mm	kg	inci	mm	mm	mm	kg
1/2	89	22.5	11.5	0.4	5	254	144	24	6.3
3/4	99	28	13	0.7	6	279	170.5	25.5	7.5
1	108	34.5	14	0.8	8	343	221.5	29	12.6
1 1/4	117	43.5	16	1.1	10	406	276.5	30.5	18.5
1 1/2	127	49.5	17.5	1.4	12	483	327	32	28
2	152	62	19.5	2.2	14	533	359	35	36
2 1/2	178	73	22.5	3.6	16	597	410.5	37	46
3	190	90.5	24	4.1	18	635	462	40	50
3 1/2	216	103.5	24	5.2	20	698	513	43	64
4	229	116	24	5.6	24	813	616	48	89

Flensa berulir
NPS	Od	PENGENAL	Ketebalan	Satuan berat	NPS	Od	PENGENAL	Ketebalan	Satuan berat
inci	mm	mm	mm	kg	inci	mm	mm	mm	kg
1/2	89	21.3	11.5	0.4	5	254	141.3	24	7
3/4	99	26.9	13	0.7	6	279	168.3	25.5	8.4
1	108	33.7	14.5	0.9	8	343	219.1	29	13
1 1/4	117	42.4	16	1.2	10	406	273	30.5	17.8
1 1/2	127	48.3	17.5	1.5	12	483	323.9	32	29.5
2	152	60.3	19.5	2.3	14	533	355.6	35	39
2 1/2	178	76.1	22.5	3.7	16	597	406.4	37	47
3	190	88.9	24	4.2	18	635	457	40	50
3 1/2	216	101.6	24	5.3	20	696	508	43	68
4	229	114.3	24	5.9	24	813	610	48	93

Kami adalah produsen dan pemasok pemasangan baja karbon profesional di Cina, ditampilkan oleh produk berkualitas dan harga yang kompetitif. Harap yakinlah dengan grosir fitting baja karbon murah dalam stok di sini dari pabrik kami. Untuk layanan khusus, hubungi kami sekarang.
